ΠΑΡΑΓΩΓΗ & ΕΠΕΞΕΡΓΑΣΙΑ ΧΑΛΥΒΑ

Ο χάλυβας (κοινώς ατσάλι) είναι κράμα σιδήρου-άνθρακα που περιέχει λιγότερο από 2,06% κ.β. άνθρακα, λιγότερο από 1,0% μαγγάνιο και πολύ μικρά ποσοστά πυριτίου, φωσφόρου, θείου και οξυγόνου. Οι κραματωμένοι χάλυβες, όπως π.χ. οι ανοξείδωτοι χάλυβες, οι εργαλειοχάλυβες, κ.λπ., αποτελούν ειδική κατηγορία κραμάτων που περιέχουν υψηλότερα ποσοστά άλλων μετάλλων.

Ο χάλυβας είναι το πιο διαδεδομένο κατασκευαστικό υλικό μετά την πέτρα και το ξύλο. Χρησιμοποιείται παντού: από την αρχιτεκτονική και τη ναυπηγική μέχρι την κατασκευή χειρουργικών εργαλείων.

Ο χάλυβας είναι ένα από τα σημαντικότερα βιομηχανικά υλικά και οι χαλυβουργίες (εργοστάσια παραγωγής χάλυβα) ανήκουν στις «βαριές βιομηχανίες». Σε παλαιότερες εποχές, η βιομηχανική παραγωγή μιας χώρας αξιολογούνταν από την παραγωγή της σε χάλυβα. Μια από τις τρεις Ευρωπαϊκές Κοινότητες που ιδρύθηκαν το 1957 ήταν και η Ευρωπαϊκή Κοινότητα Άνθρακα και Χάλυβα.

Η παραγωγή του χάλυβα

Ο χάλυβας παράγεται με τρεις βασικές μεθόδους:

  • Με αναγωγή σιδηρομεταλλευμάτων σε υψικάμινο για την παραγωγή χυτοσιδήρου, και την μετατροπή του χυτοσιδήρου σε χάλυβα μέσα σε μεταλλάκτη με εμφύσηση οξυγόνου.
  • Με την άμεση αναγωγή σιδηρομεταλλευμάτων (δηλ. αναγωγή σε στερεά κατάσταση) σε φρεατώδη κάμινο για την παραγωγή σπογγώδους σιδήρου (αγγλ., Direct Reduced Iron ή DRI), και την μετατροπή του σπογγώδους σιδήρου σε χάλυβα μέσα σε κάμινο (κλίβανο) ηλεκτρικού τόξου.
  • Με την ανάτηξη παλαιοσιδήρου (σκραπ) σε κάμινο (κλίβανο) ηλεκτρικού τόξου (Electric Arc Furnace - EAF).

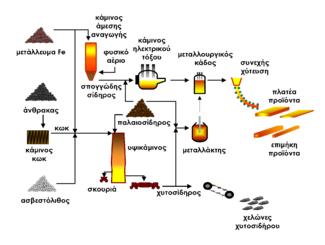

Σχηματικό διάγραμμα της παραγωγής χυτοσιδήρου και ημιτελών προϊόντων χάλυβα.325px-Iron-steel-production-greek1

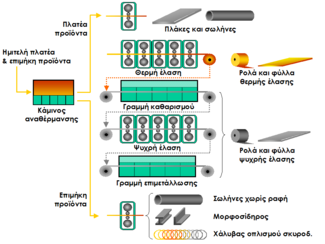

Σχηματικό διάγραμμα της παραγωγής τελικών προϊόντων χάλυβα.

325px-Steel-processing-greek2

Σύμφωνα με στατιστικά στοιχεία του 2005, το 65,4% της παγκόσμιας παραγωγής χάλυβα προέρχεται από τις δύο πρώτες καθετοποιημένες μεθόδους και το 31,7% από την ανάτηξη παλαιοσιδήρων και σπογγώδους σιδήρου σε κλιβάνους ηλεκτρικού τόξου. Ένα μικρό ποσοστό της παγκόσμιας παραγωγής χάλυβα (2,9% για το 2005) προέρχεται από την μετατροπή χυτοσιδήρου σε κάμινους ανοικτής εστίας ή άλλες μεθόδους.

Στην Ελλάδα, όλη η παραγωγή χάλυβα (περίπου 2,5 εκατ. τόνοι ετησίως) προέρχεται από την ανάτηξη παλαιοσιδήρου και προορίζεται κυρίως για την παραγωγή μπετόβεργας.

Ποιότητες του χάλυβα

Ο χάλυβας δεν είναι ένα μοναδικό προϊόν. Σήμερα υπάρχουν περισσότερα από 3.500 διαφορετικά είδη χαλύβων με πολύ διαφορετικές φυσικές, χημικές και περιβαλλοντικές ιδιότητες. Περίπου τα τρία τέταρτα των ειδών των χαλύβων δημιουργήθηκαν μόλις τα τελευταία είκοσι χρόνια. Οι σύγχρονοι χάλυβες είναι πολύ πιο ανθεκτικοί σε σύγκριση με παλιότερες ποιότητες χαλύβων. Αν χτίζονταν σήμερα ο Πύργος του Άιφελ στο Παρίσι, θα χρειάζονταν το ένα τρίτο της ποσότητας χάλυβα. Ένα σύγχρονο αυτοκίνητο χρειάζεται 25% λιγότερο χάλυβα από ό,τι χρειάζονταν ένα αυτοκίνητο πριν από δυο με τρεις δεκαετίες.

Οι χάλυβες διακρίνονται σε διάφορες κατηγορίες (αγγλ. grades) ανάλογα με την χημική τους σύσταση, την παραιτέρω κατεργασία τους, την κρυσταλλική τους δομή ή και την τελική τους χρήση.

Ως προς την χημική τους σύσταση, οι χάλυβες ταξινομούνται ως εξής:

  • Κοινοί ή ανθρακούχοι χάλυβες (αγγλ. carbon steels). Περιέχουν άνθρακα (έως 2,06%) και μικρό ποσοστό μαγγανίου (έως 1,65%), πυριτίου (έως 0,6%) και χαλκού (έως 0,6%). Χρησιμοποιούνται πολύ και συγκολλούνται εύκολα. Με βάση τον περιεχόμενο άνθρακα, οι κοινοί χάλυβες διακρίνονται στις εξής υποκατηγορίες:
    1. χάλυβες χαμηλού άνθρακα ή μαλακοί χάλυβες (αγγλ. mild steels· C < 0,30%),
    2. χάλυβες μέτριου άνθρακα (αγγλ. medium carbon steels· 0,30% < C < 0,60%),
    3. χάλυβες υψηλού άνθρακα (αγγλ. high carbon steels· 0,60% < C < 1,00%),
    4. καιοι χάλυβες πολύ υψηλού άνθρακα (αγγλ. ultra-high carbon steels· 1,00% < C < 2,00%).
  • Κραματωμένοι χάλυβες (αγγλ. alloy steels), δηλ. κράματα σιδήρου με άλλα μέταλλα σε σημαντική περιεκτικότητα.
    1. ελαφρά κραματωμένοι χάλυβες ή χάλυβες χαμηλής κραμάτωσης, που περιέχουν συνήθως χρώμιο, μολυβδαίνιο,βανάδιο, νικέλιο κ.λπ. σε συνολικό ποσοστό που δεν ξεπερνά το 10 % κ.β., όπως π.χ. οι εργαλειοχάλυβες (0,7% < C < 1,4%, Mn < 0,3%), και οι
    2. ισχυρά κραματωμένοι χάλυβες ή χάλυβες υψηλής κραμάτωσης, όπως οι ανοξείδωτοι χάλυβες (Cr > 10,5%), οι ταχυχάλυβες (C ~ 0.7%, Cr ~4,0%, 5,0% < Mo < 10%, 1,5% < W < 18,0%, 0 % < Co < 8,0%), κ.λπ.

Τέλος, συχνά γίνεται λόγος για φερριτικούς, περλιτικούς, μαρτενσιτικούς, μπαινιτικούς κ.λπ. χάλυβες ανάλογα με την κύρια κρυσταλλική φάση τους.

Η ονοματολογία των χαλύβων γίνεται σύμφωνα με διάφορα συστήματα τυποποίησης όπως DIN, ASTM, ΕΛΟΤ κ.λπ. Συχνά υπάρχει αντιστοιχία ανάμεσα στο όνομα μιας κατηγορίας χάλυβα και την αντοχή της συγκεκριμένης κατηγορίας χάλυβα σε εφελκυσμό. Για παράδειγμα, το πρότυπο ΕΛΟΤ 1421-3 ορίζει ότι ο χάλυβας B500C πρέπει να έχει όριο διαρροής μεγαλύτερο από 500 MPa (500 N/mm2).

Χαλυβουργικά προϊόντα:

Τα χαλυβουργεία παράγουν ημιτελή και τελικά προϊόντα χάλυβα. Τα ημιτελή προϊόντα χάλυβα είναι συνήθως δοκοί τετραγωνικής διατομής («μπιγιέτες») με ακμή περίπου 10 εκ. ή κυκλικής διατομής με διάμετρο περίπου 25 εκ. (κυλινδρικές «μπιγιέτες» ή «κορμοί») και μήκος μερικά μέτρα, ή ακόμα πλατιά πρίσματα (πλάκες ή «σλαμπ») διατομής 10 εκ. x 100 εκ. και με μήκος μερικών μέτρων. Η παραγωγή των ημιτελών προϊόντων γίνεται με συνεχή χύτευση σε μήτρες από χαλκό, που ψύχονται με νερό και με έλαση σε ειδικά έλαστρα.

Τα ημιτελή προϊόντα αναθερμαίνονται και υποβάλλονται σε έλαση, διέλαση, ολκή κ.λπ. για την παραγωγή των τελικών προϊόντων, που μπορεί να είναι πλατέα (sic) ή επιμήκη. Τόσο τα πλατέα προϊόντα όσο και τα επιμήκη παράγονται με ψυχρή ή ψυχρή έλαση. Η θερμή έλαση γίνεται σε θερμοκρασίες που ξεπερνούν τους 925°C, οπότε οι παραμορφωμένοι κόκκοι του μετάλλου ανακρυσταλλώνονται. Η ψυχρή έλαση ωστόσο επιτρέπει την παραγωγή προϊόντων με διαστάσεις πολύ πλησιέστερες στις τελικές διαστάσεις που θέλει ο καταναλωτής.

Τα πλατέα προϊόντα διακρίνονται σε πλάκες ή χονδρές κατασκευαστικές λαμαρίνες (plates), με πάχος 1 έως 20 εκ. για χρήση στην ναυπηγική, την οικοδομή, κ.ά., και σε λεπτές λαμαρίνες σε ρολά ή επίπεδα φύλλα (αγγλ. strips), με πάχος 0,1 έως 1 εκ. για την αυτοκινητοβιομηχανία, την βιομηχανία οικιακών συσκευών, την οικοδομή, κ.ά.

Τα επιμήκη προϊόντα μπορεί να είναι ράβδοι ή χάλυβας οπλισμού σκυροδέματος (μπετόβεργα, reinforcing bars), ελάσματα ή λάμες (τσέρκι· αγγλ. narrow strips), μορφοσίδηρος (χάλυβας διαμορφωμένης διατομής, όπως γωνίες, ταυ, κ.λπ.· αγγλ. profiles), κοίλες δοκοί (αγγλ. hollow sections), σωλήνες με ή χωρίς ραφή (αγγλ. welded or seamless tubes), κ.ά. Στα επιμήκη προϊόντα συμπεριλαμβάνεται και το σύρμα (αγγλ. wire).

Εκτός από τα πλατέα και τα επιμήκη προϊόντα, ο χάλυβας διατίθεται ακόμα στην μορφή χυτής χελώνας (χυτοχάλυβας). Πολλές χαλυβουργίες διαθέτουν φύλλα ή ρολούς επιψευδαργυρωμένου (γαλβανισμένου), επικασσιτερωμένου και επιχρωματισμένου χάλυβα.

Βιβλιογραφία: http://el.wikipedia.org/wiki/Χάλυβας
